Controlador MPPT 250V 70A LCD 12/24/48V SRNE

Controlador MPPT 250V 70A LCD 12/24/48V SRNE
S/.1.383,09
Sin IGV
S/. 1.172,11
Descuento 18% (S/. 1.679,46 sin descuento)
Envío:
Envío gratuito a provincias!
Entrega:
Recójalo el miércoles 30 de noviembre en agencia Marvisur o Shalom de provincias
Plazo de entrega estimado para pedidos cancelados. Envío gratuito no aplicable para las delegaciones de Marvisur de Lima y Callao. El tiempo de entrega puede variar según destino o rotura de stock, consúltenos para más información.
Fabricante:
SRNE | Cod. Artículo: 2006043
Cantidad:


Plazo de envío y garantía
GEOTrust

El Controlador MPPT 250V 70A LCD 12/24/48V SRNE permite recargar las baterías a partir de la energía que producen los paneles solares fotovoltaicos. Al disponer de tecnología MPPT, obtiene hasta un 30% más de producción que si utilizáramos uno de tecnología PWM. Este controlador admite una tensión máxima de trabajo desde paneles de 250V y aporta una carga máxima hacia baterías de 70A.

Controlador MPPT 250V 70A LCD 12/24/48V

Ficha técnica Controlador MPPT 250V 70A LCD 12/24/48V

Ver la Ficha Técnica del Regulador MPPT 250V 70A LCD 12/24/48V

Ver Manual del Regulador MPPT 250V 70A LCD 12/24/48V

Características técnicas Controlador MPPT 250V 70A LCD 12/24/48V

Este Controlador MPPT está diseñado para funcionar sobre instalaciones solares eléctricas. Asume un máximo de 70A de carga máxima a baterías y una tensión de trabajo máxima de placas de 250V.

Una de las mejores características de esta versión de modelos MC48 es su capacidad para funcionar en instalaciones de 12V, 24V o 48V y vienen con detección automática de la tensión de trabajo. La eficacia del seguidor MPPT que incorpora el Controlador MPPT 250V 70A LCD 12/24/48V está por encima del 99% teniendo en cuenta además con bajo consumo de apenas 0.5W de consumo propio. Su mecanismo de seguimiento de la máxima potencia facilita hasta un 30% más de producción que un controlador PWM de una potencia equivalente.

El Controlador MPPT 250V 70A LCD 12/24/48V hace funcionar al panel en su punto idóneo donde la relación entre voltaje e intensidad es máxima para así adaptarse a las mejores circunstancias de luz de cada situación. Tiene un algoritmo de carga multi-etapas incorporado para garantizar el óptimo cuidado de la batería, independientemente de si trabaja con una tecnología de litio o de plomo.

El Controlador MPPT 250V 70A LCD 12/24/48V incluye una interfaz LCD ajustada en el propio chasis del controlador, para poder realizar un seguimiento in-situ la instalación. Además, incluye también conectividad inalámbrica Bluetooth para realizar los ajustes pertinentes y poder ver su funcionamiento desde nuestro teléfono móvil dentro del rango de alcance de este tipo de tecnología.

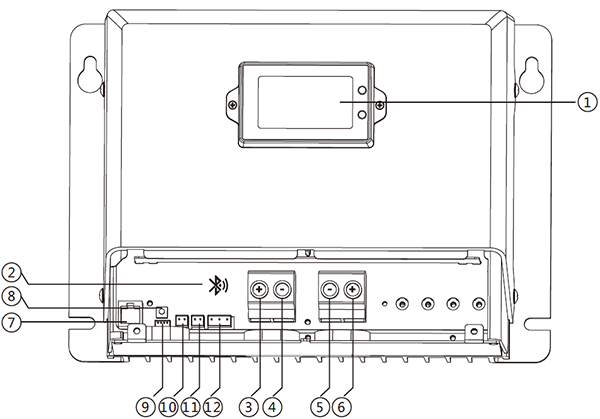

Conexiones del Controlador MPPT 250V 70A LCD 12/24/48V

Conexiones del Regulador MPPT 250V 70A LCD 12/24/48V

1- Pantalla LCD.
2- Módulo de bluetooth 4.0.
3- Conexión cable positivo de batería.
4- Conexión cable negativo de batería.
5- Conexión cable negativo de paneles.
6- Conexión cable positivo de paneles.
7- Comunicaciones RS485.
8- Llave.
9- Comunicaciones TTL.
10- Conexión sonda temperatura baterías.
11- Conexión sensor voltaje de baterías.
12- Salida de relé.

Protecciones Controlador MPPT 250V 70A LCD 12/24/48V

El Controlador MPPT 250V 70A LCD 12/24/48V viene con las siguientes protecciones:

- Polaridad inversa en el campo fotovoltaico. El regulador se desconecta al detectar que la corriente fluye en sentido contrario.

- Cortocircuito en la entrada fotovoltaica. Se restablece su funcionamiento cuando el cortocircuito se arregla.

- Exceso de carga. Cuando se excede la potencia máxima admitida por el regulador, la producción se limita a la capacidad máxima de cada modelo, en este caso 70A.

- Polaridad inversa de batería. Si la corriente de baterías circula en sentido inverso, el controlador también se protege y se restablece.

Potencia de paneles con Controlador MPPT 250V 70A LCD 12/24/48V

Dependiendo de de la tensión de trabajo de baterías solares, habrá limitaciones con la potencia máxima fotovoltaica que el controlador puede convertir en energía eléctrica para cargarlas:

- A 12V: 920W de potencia FV.
- A 24V: 1840W de potencia FV.
- A 48V: 3680W de potencia FV.

1. El primer paso es conectar el cable positivo de alimentación de la batería. Primero lo enchufamos en el controlador y después sobre el borne de la batería. Es necesario acertar la sección adecuada a la potencia de este controlador, cuyo chasis permite poder conectar el conjunto de cables de hasta 35 mm de sección. Se recomienda usar cable solar con doble recubrimiento y estañado para conseguir el mejor rendimiento y durabilidad.

2. Lo segundo que hay que conectar es el cable negativo hacia la batería. Al igual que con el cable positivo, para prevenir que se toquen accidentalmente, primero introducir el cable en el conector del regulador y posteriormente hacer la conexión sobre el borne de la batería. En este punto el controlador ya está activo y podremos ver en su pantalla el estado en el que se encuentra y también configurarlo con bluetooth.

3. Seguidamente estaremos en disposición de enchufar el cable positivo que nos llega desde las placas. Nos fijamos de que sea el extremo correcto, a pesar de que tengamos protección por polaridad inversa, es necesario conectar el cable correcto.

4- Finalmente enchufamos el cable negativo que nos llega desde los paneles. Cuando este paso esté completado, si hay radiación, se podrá ver como en la pantalla aparece el flujo de energía hacia las baterías realizando la carga que hemos ajustado.

Para el momento de la desconexión, se aconseja seguir el orden inverso y así completar este proceso con seguridad para el correcto funcionamiento del controlador.

Conectividad Bluetooth Regulador MPPT 250V 70A LCD 12/24/48V

Este controlador MPPT va acompañado de un sistema de doble tipo de monitorización: por un lado la pantalla LCD sobre la propia superficie del controlador y por otro, la conectividad Bluetooth para poderlo configurar y monitorizar de un modo más rápido desde una aplicación en nuestro smartphone. No hace falta adquirir ningún componente adicional por separado puesto que el dispositivo bluetooth está integrado.

Debido a la comunicación bluetooth, desde su teléfono móvil, mediante la aplicación del fabricante podrá realizar multitud de ajustes como:

- Acceder a los parámetros en tiempo real del controlador y los datos históricos de producción, muy útil si no tenemos una visual directa con la propia pantalla que incorpora el controlador.

- Modificar la configuración del tipo de batería entre los modos predefinidos, pudiendo establecer parámetros de carga personalizados.

- Comprobar temperatura y una capacidad estimada de la batería.

Instalación Regulador MPPT 250V 70A LCD 12/24/48V

La instalación de este controlador MPPT es muy fácil. No obstante, desde AutoSolar se aconseja que siga detenidamente las indicaciones para su instalación y manipulación. Ante cualquier duda consúltenos para asegurarnos de que se realiza de modo adecuado.

Le aconsejamos que consulte el manual de la marca fabricante, que se le hará llegar junto con su controlador MPPT. Cualquier fallo por motivo de una instalación incorrecta, manipulación indebida o uso inadecuado del sistema anula la garantía del producto.

  • Voltaje de Trabajo del Regulador: Compatible con instalaciones a 12V, 24V y 48V
  • Amperios Máximos de Carga del Regulador: 250A
  • Salida de Consumo en DC: Salida a 12V en caso de disponer de baterías a 12V. Si las baterías son a 24V, la salida de consumo será a 24V
  • Garantía del Convertidor de Corriente: 2 años
