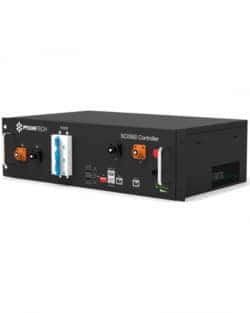

BMS Pylontech SC0500A HV
El BMS Pylontech SC0500A HV es necesario para la conexión de las Baterías Litio Pylontech H48050 48V HV en un sistema con acumulación de alto voltaje. Es necesario un BMS para grupos que deben tener un mínimo de 3 acumuladores y un máximo de 7. Al BMS Pylontech SC0500A HV se le conectan los cables de potencia y de comunicaciones de las baterías y por otro lado se conecta al inversor que las carga y las descarga. Incorpora un interruptor general para poder apagar con seguridad el banco de baterías.
BMS Pylontech SC0500A HV
Ficha técnica del BMS Pylontech SC0500A HV
Ficha técnica BMS Pylontech SC0500A HV
Manual BMS Pylontech SC0500A HV
Descripción BMS Pylontech SC0500A HV
El BMS Pylontech SC0500A HV es imprescindible para la conectividad entre los módulos de batería de Litio Pylontech H48050 48V HV. En una estructura de acumulado de voltaje elevado, estos tipos de batería Litio Pylontech H48050 48V HV permite que sean conectados entre sí. Para también sostener las comunicaciones y acumulados al inversor, para ello es imprescindible el BMS Pylontech SC0500A HV.
Conexión de las baterías Pylontech H48050 48V HV con el BMS Pylontech SC0500A HV
Debe utilizar las conexiones de las fuentes de energía Pylontech según los límites de instrucción que establezca el fabricante. En este caso, para las cargas de energía Pylontech H48050 48V HV que se conectan al BMS Pylontech SC0500A HV se emplean 3 unidades como mínimo y un máximo de 7. Lo que aporta unos valores de voltaje nominal entre los 144 y los 336V.

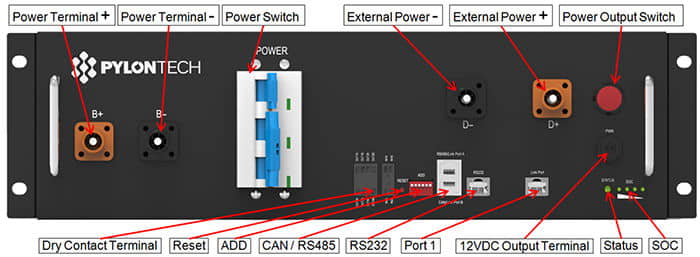

Los módulos de batería electrónicas Pylontech H48050 48V HV tienen una conexión entre ellas en serie y al puerto izquierdo del BMS Pylontech SC0500A HV. El BMS integra una pareja de más, de conectores positivo y negativo para la conectividad con el conversor. En la transmisión de datos, el BMS Pylontech SC0500A HV integra un puerto de entrada con el que poder transmitir con el resto de las baterías del bloque que estén encendidas. Para que funcione la estructura con mayor acumulación, será necesario emplear un Controlador MBMS1000 con el que pueda reunir diferentes estructuras con BMS Pylontech SC0500A HV y sus correspondientes baterías electrónicas Pylontech H48050 48V HV. La conexión del MBMS1000 dispone de un cableado de datos. Los BMS tienen conectividad entre ellos mediante cable de datos, por lo que será conveniente tener un embarrado para unir las diferentes baterías eléctricas para la conectividad de los terminales positivos y negativos.
