La manométrica total puede entenderse como la energía que la bomba de succión de agua debe aportar para impulsar un determinado caudal de fluido. Aquello se produce a través de una conducción, permitiendo su desplazamiento desde una cota más baja hasta otra más elevada.
¿Qué es la altura manométrica de una bomba?

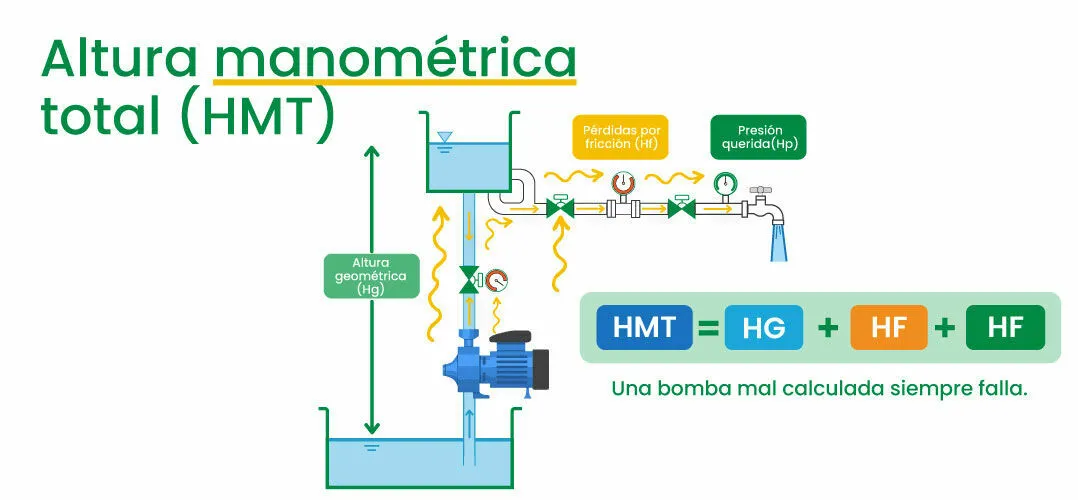

Al analizar una bomba de agua, la altura manométrica total (HTM) indica el trabajo total del equipo. Este trabajo permite que el fluido pase desde la zona de succión hasta el punto de impulsión.
Para determinarla, se consideran tres elementos fundamentales. El primero es la diferencia de nivel entre el punto inicial y el final.A esta diferencia se le conoce como altura estática. El segundo son las pérdidas de energía por fricción en tuberías y accesorios. El tercero es la energía asociada a la velocidad del fluido en la salida del sistema.
¿Cuáles son los factores clave para la altura manométrica?
Al seleccionar o instalar un sistema de bombeo, comprender ciertos aspectos técnicos es fundamental para asegurar un rendimiento adecuado. Entre ellos, la altura manométrica juega un papel determinante en la capacidad de la bomba para trasladar el agua de un punto a otro de manera eficiente.
- Elevación de succión estática: Es la distancia vertical que existe entre el nivel del agua en la fuente y el centro de la bomba. Este valor es clave para determinar la capacidad de aspiración del equipo.
- Cabezal de descarga estático: Corresponde a la distancia vertical desde el centro de la bomba hasta el punto donde se libera el agua. Define la altura que el sistema debe vencer para impulsar el líquido.
- Pérdidas de fricción: Se refieren a la energía que se pierde debido al roce del agua con las paredes de las tuberías. También influyen las curvas, válvulas y accesorios presentes en las líneas de succión y descarga. Estas pérdidas afectan el rendimiento total del sistema.
- Altura de velocidad: Es la energía cinética que posee el agua al salir por el punto de descarga. Depende de la velocidad del flujo y forma parte del cálculo total de la carga del sistema.
Consideraciones para calcular la altura manométrica
Calcular la altura manométrica de una bomba requiere más que una simple medición; implica evaluar distintas variables que afectan el desempeño del sistema. Tener en cuenta estos aspectos garantiza que la bomba funcione de manera eficiente y segura.
| ➠ |
Alturas reales Se refiere a la altura del nivel libre en la fuente y la altura del punto de descarga, medidas en metros. Son esenciales para calcular la carga total que debe vencer la bomba. |
|
➠ |
Pérdidas en tuberías Incluye la energía perdida en las tuberías, calculada mediante fórmulas como Darcy–Weisbach o tablas Hazen–Williams, y en los accesorios usando coeficientes K. Estas pérdidas afectan directamente el desempeño del sistema. |
|
➠ |
Presión del sistema Si la toma o el depósito están presurizados, es necesario sumar la presión disponible al cálculo de la carga. Esto garantiza que la bomba funcione dentro de sus parámetros seguros. |
|
➠ |
Velocidad del flujo Cuando los conductos tienen cambios significativos de sección, se debe considerar la energía cinética del agua en esos puntos para ajustar la HMT. |
|
➠ |
NPSH requerido Particularmente importante en bombas centrífugas, indica la presión mínima necesaria para evitar cavitación y proteger la bomba de daños. |
|
➠ |
Caudal proyectado Se expresa en m³/h o l/s. La altura manométrica total (HMT) depende del caudal, ya que influye en las pérdidas de carga a lo largo del sistema. |
|
➠ |
Características del fluido Se deben considerar temperatura, densidad y viscosidad, especialmente si el líquido bombeado no es agua, ya que estas propiedades afectan el rendimiento.. |
|
➠ |
Equivalente de accesorios Contadores, válvulas y codos se traducen en “longitud equivalente” de tubería para calcular pérdidas adicionales por fricción. |
|
➠ |
Correciones por altitud En instalaciones a gran altitud, se debe ajustar la densidad del líquido y la presión atmosférica para asegurar que la bomba trabaje correctamente. |
¿Cómo calcular la altura manométrica de una bomba?
Determinar la altura manométrica de una bomba de agua es un paso esencial para dimensionar correctamente el sistema y asegurar su funcionamiento óptimo.
Este cálculo permite conocer la capacidad necesaria para que la bomba transporte el agua con la presión adecuada.
Errores comunes de la altura manométrica total
Al trabajar con bombas de agua, es común cometer errores al calcular o interpretar la altura manométrica total, lo que puede afectar el rendimiento del sistema y causar fallas prematuras.
- No confundir altura estática con HMT. La HMT incluye pérdidas; la estática no.
- No olvidar las pérdidas locales. Válvulas y codos suman varios metros.
- Usar siempre unidades correctas. Mezclar metros, bares o kPa causa errores.
- Revisar el NPSHa. Un valor insuficiente provoca cavitación y fallo prematuro.
- Considerar la eficiencia de la bomba. La curva caudal–altura afecta el consumo eléctrico.
