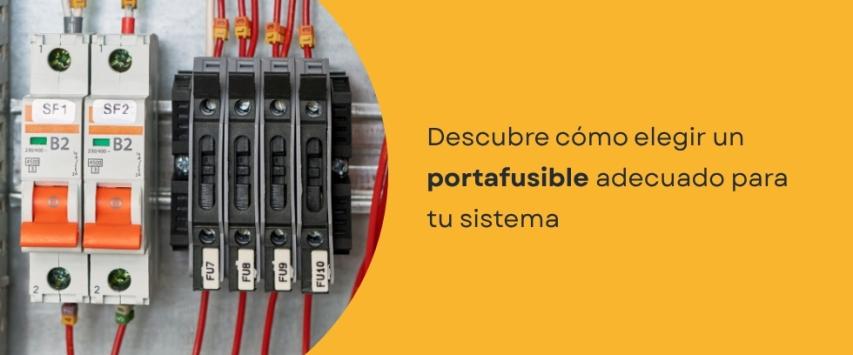

¿Cómo elegir un portafusible adecuado?

Decidirte por un portafusible no consiste únicamente en comprobar si el fusible entra físicamente en su interior. Este componente debe ser compatible con las características eléctricas del circuito y con las condiciones en las que será instalado.

La corriente, tensión, tipo de fusible, forma de montaje y entorno de trabajo son algunos de los aspectos que conviene revisar antes de tomar una decisión. Una selección adecuada permite que el fusible cumpla correctamente su función de protección dentro del circuito.

¿Qué relación existe entre el fusible y el portafusible?

El portafusible está diseñado para alojar y conectar un determinado tipo de fusible. Por eso, ambos elementos deben considerarse como un conjunto.

No todos los portafusibles aceptan los mismos formatos. Existen modelos para fusibles cilíndricos, de cuchilla, automotrices y otras configuraciones.

Esto significa que el primer filtro de selección es comprobar qué fusible utiliza o utilizará el circuito.

¿Qué debes conocer antes de escoger un portafusible?

Antes de comparar modelos, es necesario conocer las características básicas del circuito donde se instalará. Como mínimo, conviene identificar:

• Tensión de trabajo del circuito.
• Corriente que circulará normalmente.
• Tipo y formato del fusible
• Cantidad de polos o circuitos a proteger.
• Lugar donde se instalará.
• Tipo de conexión disponible.

Estos datos permiten descartar opciones que pueden parecer compatibles por tamaño, pero que no necesariamente son adecuadas eléctricamente.

Para entender primero la función que cumple este componente, puedes consultar su papel dentro de una instalación eléctrica.

¿Cómo elegir un portafusible según la corriente?

La corriente nominal es uno de los datos más importantes al seleccionar un portafusible.

El portafusible debe soportar la corriente que circulará por el circuito y ser compatible con el fusible correspondiente. Por ejemplo, si el circuito utiliza un fusible de determinada capacidad, el portafusible debe estar diseñado para trabajar con ese nivel de corriente.

• ❯ Corriente del circuito: cantidad de corriente que consume normalmente la carga.
• ❯ Corriente del fusible: valor para el que está diseñado el elemento de protección.
• ❯ Corriente nominal del portafusible: capacidad que puede soportar el propio soporte.

Estos valores están relacionados, pero no significan exactamente lo mismo.

¿Qué condiciones de instalación tienen los portafusibles?

El lugar disponible y la configuración de la instalación también influyen en la elección del portafusible. Según el modelo, puede estar diseñado para diferentes tipos de montaje:

• Montaje sobre riel DIN.

• Montaje en panel.

• Montaje superficial.

• Instalación en línea.

• Aplicaciones específicas de vehículos u otros equipos.

Por ejemplo, un portafusible para riel DIN puede ser apropiado para un tablero eléctrico, mientras que uno en línea puede resultar más práctico cuando se instala directamente sobre el cableado.

Antes de elegir un modelo, comprueba que el sistema de montaje sea compatible con el espacio disponible y con la configuración de la instalación.

¿Qué condiciones de instalación debes considerar para el portafusible?

Las condiciones del lugar también forman parte de la selección.

No es lo mismo instalar un portafusible dentro de un tablero protegido que colocarlo en un espacio expuesto a polvo, humedad, vibraciones o cambios de temperatura. Para ello se debe considerar lo siguiente:

• Interior o exterior.

• Presencia de humedad.

• Polvo o partículas.

• Vibraciones.

• Temperatura de trabajo.

• Espacio disponible para mantenimiento.

Estas condiciones pueden determinar qué grado de protección y qué construcción necesita el portafusible.

¿Cómo saber qué portafusible necesitas?

Seleccionar el portafusible adecuado depende del tipo de fusible y de las características de la isntalación. Para saber cuál necesitas, ten en cuenta:

1. Identifica el fusible. Determina su formato y corriente nominal para elegir un portafusible compatible.

2. Comprueba la tensión. Verifica que la tensión nominal del portafusible sea adecuada para la tensión de trabajo del circuito.

3. Revisa la capacidad del portafusible. Asegúrate de que soporte las condiciones eléctricas y la corriente previstas en la instalación.

4. Define el montaje. Escoge la configuración adecuada según la instalación: riel DIN, panel, línea u otra.

5. Comprueba los terminales. Verifica que sean compatibles con el tipo y calibre del cable que se utilizará.

6. Considera el ambiente. Evalúa factores como polvo, humedad, temperatura y vibraciones para asegurar un funcionamiento adecuado.

7. Revisa la ficha técnica. Confirma las especificaciones del fabricante antes de seleccionar e instalar el portafusible.

¿Qué errores debes evitar al elegir un portafusible?

Algunos errores frecuentes pueden hacer que un modelo aparentemente compatible no sea adecuado.

• ❍ No lo compres solo por amperaje. La corriente es importante, pero también debes comprobar la tensión, el formato del fusible y el método de montaje.
• ❍ No ignores el tipo de fusible. Un portafusible puede soportar determinado amperaje y no ser compatible con el formato de fusible requerido.
• ❍ No descuides el cableado. Los terminales deben ser compatibles con el tipo y calibre del conductor, además de soportar la corriente del circuito.
• ❍ No lo escojas solo por el espacio disponible. Que el portafusible encaje físicamente en el gabinete no garantiza que sea adecuado para las condiciones eléctricas de la instalación.
• ❍ No ignores el entorno. Considera la humedad, el polvo y la temperatura del lugar para seleccionar un modelo adecuado a las condiciones de trabajo.

Conclusión

Seleccionar un portafusible adecuado requiere comprobar más que el tamaño o amperaje del fusible. La tensión de trabajo, el formato del fusible, el sistema de montaje, la capacidad de los terminales y las condiciones ambientales también influyen en la selección.

Si estos parámetros coinciden con las necesidades de la instalación, será más sencillo encontrar un portafusible que se integre correctamente al circuito y permita utilizar el fusible de protección para el que fue diseñado.
