En instalaciones eléctricas que operan con tres fases, incorporar sistemas de protección adecuados es fundamental para evitar accidentes y daños en los equipos. En ese sentido, el diferencial trifásico cumple un rol clave ya que es el encargado de detectar posibles fugas de corriente y desconectar automáticamente el circuito cuando se presenta una situación peligrosa.
Por ello, entender cuándo se activa adecuadamente un diferencial trifásico y qué situaciones pueden provocarlo será importante para poder actuar a tiempo. A través del siguiente artículo, te explicamos en qué casos se dispara un diferencial trifásico, qué fallas puede detectar y cómo evitar que se dispare repetidamente.

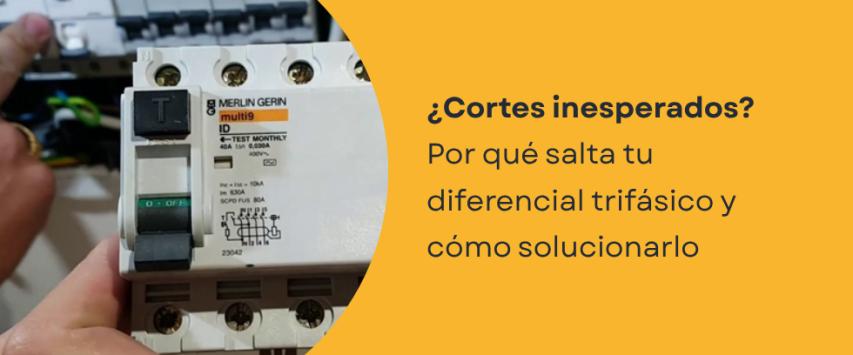

¿Cuándo se activa un diferencial trifásico?
Antes de todo, debemos conocer para qué sirve un interruptor diferencial trifásico. Y es que este elemento de protección es ampliamente usado para proteger el sistema eléctrico ante fugas de corriente.
Por consecuencia, aunque es evidente que un diferencial trifásico se activa ante una fuga de corriente, hay más situaciones que provocan que el interruptor diferencial se dispare. A continuación, te comentamos en qué otros escenarios se activa este protector.
- ❍ Estado de los equipos conectados. Verificar cómo se encuentran los dispositivos conectados al sistema nos ayudará a descartar de dónde viene el problema, ya sea producto de motores dañados o conexiones flojas.
- ❍ Verificar el cableado eléctrico. Otro aspecto clave es considerar que cables dañados o conexiones flojas pueden causar pérdida de corriente, lo que podría disparar también el disyuntor trifásico.
- ❍ Evaluar una correcta selección de la sensibilidad del diferencial. Si el dispositivo tiene una sensibilidad baja para el tipo de instalación o para soportar todos los dispositivos conectados podría ser otro motivo para que se dispare constantemente la llave trifásica aún frente pequeñas fugas.
¿Qué amperaje y sensibilidad debe tener un diferencial trifásico?
El amperaje y la sensibilidad de un diferencial trifásico deben elegirse en función de las características de la instalación eléctrica, la carga conectada y el nivel de protección requerido. Estos dos parámetros determinan cuándo el dispositivo permitirá el paso de la corriente y en qué momento se activará para proteger el sistema.
Amperaje del diferencial trifásico
El amperaje nominal indica la cantidad máxima de corriente que el diferencial puede soportar de forma continua sin dañarse. Este valor debe ser igual o superior al del interruptor automático o la carga del circuito donde se instalará.
Por ejemplo
- 25 A o 40 A: instalaciones trifásicas pequeñas o tableros secundarios.
- 63 A: instalaciones comerciales o sistemas con mayor consumo.
- 80 A o 100 A: aplicaciones industriales o circuitos con cargas más elevadas.
Elegir un amperaje adecuado evita sobrecargas en el dispositivo y asegura que pueda operar correctamente dentro del sistema.
Sensibilidad del diferencial trifásico
La sensibilidad, medida en miliamperios (mA), define el nivel de fuga de corriente que el diferencial puede detectar antes de dispararse.
Los valores comunes son:
- 30 mA: protección de personas frente a descargas eléctricas.
- 100 mA: protección intermedia en algunas instalaciones comerciales.
- 300 mA: protección contra riesgo de incendios en instalaciones industriales o generales.
En la mayoría de los casos, 30 mA es la sensibilidad recomendada para circuitos donde existe contacto directo con usuarios, mientras que valores más altos se utilizan en tableros principales o para proteger equipos y cableado.
Seleccionar correctamente el amperaje y la sensibilidad del diferencial trifásico es fundamental para garantizar tanto la seguridad de las personas como el correcto funcionamiento de la instalación eléctrica.
En conclusión, el diferencial trifásico es un elemento fundamental de seguridad en cualquier instalación eléctrica de tres fases, ya que permite detectar fugas de corriente y desconectar el sistema antes de que se produzcan accidentes o daños en los equipos. Comprender cuándo se activa un diferencial trifásico y cuáles son las causas más comunes de su disparo permite identificar fallas en la instalación, realizar un mantenimiento adecuado y garantizar un funcionamiento seguro del sistema eléctrico.
