Control Bombeo Solar 400V INVT 11kW IP65 50M

Control Bombeo Solar 400V INVT 11kW IP65 50M
S/.10.474,58
Sin IGV
S/. 8.876,76
Envío:
Envío gratuito a provincias!
Entrega:
Recójalo el lunes 6 de febrero en agencia Marvisur o Shalom de provincias
Plazo de entrega estimado para pedidos cancelados. Envío gratuito no aplicable para las delegaciones de Marvisur de Lima y Callao. El tiempo de entrega puede variar según destino o rotura de stock, consúltenos para más información.
Fabricante:
INVT | Cod. Artículo: 5501535
Cantidad:


Plazo de envío y garantía
GEOTrust

El Control Bombeo Solar 400V INVT 11kW IP65 50M es una avanzado dispositivo que le permitirá poder utilizar su bomba de agua trifásica alimentándola directamente desde paneles solares. Este sistema se amortiza rápidamente puesto que ya no necesitará ningún generador que se alimenta con combustible o red eléctrica para poder mover la bomba de agua. En horas de sol, los paneles suministrarán energía al controlador y éste se encargará de mover la bomba de agua directamente sin necesidad de baterías, inversores ni ningún dispositivo adicional. En función de la potencia de la bomba, será necesario instalar mayor o menor cantidad de paneles solares para que la potencia de éstos sea suficiente para alimentar el sistema de manera apropiada.

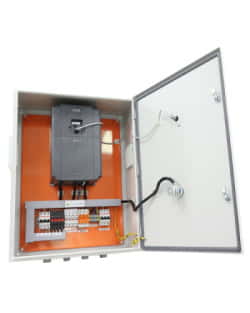

Controlador Bombeo Solar 400V INVT 11kW IP65 50M

Ficha Técnica Controlador Bombeo Solar 400V INVT 11kW IP65 50M

Descargar Ficha Técnica Controlador Bombeo Solar 400V INVT 11kW IP65 50M

Descripción técnica Controlador Bombeo Solar 400V INVT 11kW IP65 50M

El Controlador Bombeo Solar 400V INVT 11kW IP65 50M utiliza la mejor tecnología en variadores de frecuencia y controladores solares para el bombeo solar directo, así como para el funcionamiento de los motores de las electrobombas. En este caso, el Controlador Bombeo Solar 400V INVT 11kW IP65 50M hace uso de un variador de frecuencia de la marca INVT. Todo ello, ha permitido avanzar en aspectos de fiabilidad y eficiencia de funcionamiento del dispositivo que ha alcanzado su máximo esplendor con este modelo de controlador de bombeo solar, preparado para ser conectado y funcionar directamente en el sistema.

El variador de frecuencia es un componente que se encarga de gestionar la potencia que recibe de los generadores que hay disponibles y produce la corriente trifásica para alimentar la bomba. El variador de frecuencia se pone en funcionamiento cuando recibe la energía eléctrica directamente desde los generadores y puede ser de diferentes tipos:

1. Puede venir desde un generador FV en corriente continua, en DC. Si se da este caso, es casi siempre el uso principal. Un campo solar fotovoltaico tiene que cumplir una serie de especificaciones concretas de tensión y potencia mínimas para conectarse al variador de frecuencia, el cual, podrá dar la energía que necesite y que demande la bomba cuando sea el propio variador de frecuencia el que la ponga en marcha.

2. Desde una entrada que sea auxiliar de corriente alterna, es decir, en AC. Si se da este caso, se trata de un grupo electrógeno o bien, de la propia red eléctrica que es la que pasa mediante la entrada de corriente alterna del variador de frecuencia para mover la bomba. En esta ocasión, el variador de frecuencia es un elemento que no es indispensable, ya que la bomba se puede conectar de forma directa. Bien es cierto, que el uso del variador de frecuencia otorga una gran ventaja y es un suave arranque y una mayor protección para el funcionamiento del motor de la bomba.

3. Esta opción combina las dos anteriores simultáneamente. Para este caso, existe la opción combinada que resulta muy interesante cuando la potencia fotovoltaica no es suficiente para mover la bomba a plena potencia. Para este caso, la potencia que nos falta se coge de la red eléctrica o del generador auxiliar. El ahorro en este caso no es tan relevante, aunque la energía solar continúa como fuente principal.

Este modelo de controlador de 11kW cuenta con una entrada auxiliar AC para corriente trifásica. La salida de la bomba desde el variador de frecuencia es siempre de corriente alterna, AC, de tipo trifásica a 230V o a 400V, en función de cada modelo.

Funcionamiento del Control Bombeo Solar 400V INVT 11kW IP65 50M

El Control Bombeo Solar 400V INVT 11kW IP65 50M tal y como indica su propio nombre, está preparado para que trabaje con bombas de hasta 11kW, o con bombas de hasta 15HP, que viene a ser lo mismo. Se trata del modelo de 400V, lo que se traduce que sólo puede trabajar con bombas trifásicas con tensiones en el rango de 380V y los 440V. Está calificado con protección IP65, pero tiene que situarse protegido totalmente del polvo y de posibles salpicaduras, por ello, se aconseja que lo instale en un espacio adecuado a estas especificaciones. Por último. 50M hace referencia a la distancia máxima que va desde el cable eléctrico hasta la propia bomba, 50 metros. Dicha distancia puede ser mayor si instalamos un filtro de armónicos con el fin de que las pulsaciones emitidas por el variador en su funcionamiento no lleguen hasta la bomba y conseguir así que su vida útil sea mayor. Es posible encargar una variante específica que incluya ya este filtro de armónicos para distancias de hasta 200 metros y otro modelo superior para distancias de hasta 1000M.

El sistema solar fotovoltaico empieza a funcionar con la salida del sol y varía su frecuencia de salida durante todo el día, según los rayos de sol disponibles en cada momento. Hablamos de un sistema fotovoltaico muy rentable cuando hay disponible una balsa para acumular agua o bien, cuando se usa para el riego directo durante las horas solares.

No es totalmente necesario que la producción de agua bombeada coincida en el tiempo con las necesidades en ese momento de riego, con una balsa o un reservorio que sea lo suficientemente grande, así el sistema puede llenarla automáticamente cada día. En los días de baja producción solar el sistema también funcionará, aunque su rendimiento será menor, todo dependerá del sobredimensionado del campo solar fotovoltaico respecto a la potencia total de la bomba solar del sistema.

Funcionamiento asistido por Grupo Electrógeno o Red

Si bien es cierto, que, aunque la mayor rentabilidad que se extrae de un sistema de bombeo solar directo es en el momento que usemos más energía solar fotovoltaica para mover la bomba, hay situaciones en las que debido al temporal o a necesidades que no esperan, es posible hacer uso de una fuente de AC externa en lugar de la energía que generan los paneles solares fotovoltaicos.

Gracias a la entrada externa que dispone el controlador de bombeo, se puede poner en funcionamiento la bomba en el momento que queramos, haciendo uso del variador INVT que tiene incorporado el controlador de bombeo. Todo ello, ofrece una protección extra a la bomba y evita también una punta de arranque que se daría en la bomba si la conectáramos de manera directa. Un ejemplo sería una situación dónde se desee extraer agua en horas dónde no hay radiación solar, con este sistema se puede hacer uso de un generador y también de la red eléctrica trifásica.

Prestaciones del Control Bombeo Solar 400V INVT 11kW IP65 50M

Entre las principales funciones del Control Bombeo Solar 400V INVT 11kW IP65 50M se destacan las siguientes:

1. Seguimiento del Punto de Máxima Potencia, MPPT, del generador solar fotovoltaico. Éste aprovecha en cada momento la potencia máxima que hay disponible en el generador solar. Se trabaja por defecto a una tensión elevada en el campo solar y se va alterando la intensidad con el objetivo de que su funcionamiento vaya siendo más eficiente.

2. Gestión del ‘paso de nubes’. Es decir, el sistema ofrece una rápida respuesta frente a posibles cambios bruscos en la radiación solar, de manera que evita paradas y arranques innecesarios en la bomba, ya que no se pueden permitir en sistemas solares fotovoltaicas con una potencia elevada y, además, se protegen los motores por mayor tiempo. En este caso, la alteración de la frecuencia de funcionamiento del motor se hace de una manera mucho más suave y progresiva que en otros casos.

3. Control de la presión. Se permite una limitación del sistema de bombeo solar directo a un valor máximo a través de un sensor externo. De esta manera, el sistema pondrá a trabajar la bomba a la frecuencia que sea necesaria para que la presión que se requiera, se mantenga.

4. Entrada AC de tipo auxiliar. El montaje en cuadro permitirá la entrada AC de tipo auxiliar de un grupo electrógeno o la red eléctrica para que pueda funcionar en paralelo con los paneles solares fotovoltaicos, sin necesidad de hacer uso de conmutadores adicionales.

5. Detección de niveles (tanque lleno y pozo seco). Se disponen de diversas entradas para sondas auxiliares de nivel, que se pueden configurar para detener el funcionamiento una vez se haya conseguido el nivel establecido. Es una opción muy útil cuando se quiere automatizar el llenado de todos los depósitos o reservorios.

6. Función despertar y dormir. Incluyen la programación necesaria para un funcionamiento exclusivo con un generador solar, de manera que se eviten arranques y paradas innecesarias al amanecer y en la puesta del sol.

Los sistemas incluyen desde fábrica la opción de los parámetros y los valores por defecto, que permiten que se simplifique y se reduzca el tiempo que se necesita para su configuración. Recibirá la documentación necesaria para poner en marcha el sistema y configurarlo con todas las funciones.

El Control Bombeo Solar 400V INVT 11kW IP65 50M lleva incluida en su placa de conexiones todos los componentes ya montados y cableados para simplificar lo máximo posible el proceso de instalación y puesta en marcha del sistema. Para potencias o para tensiones mayores hay disponibles soluciones personalizadas según las necesidades del proyecto en cuestión.

Ficha Técnica Controlador Bombeo Solar 400V INVT 11kW IP65 50M

Descargar Ficha Técnica Controlador Bombeo Solar 400V INVT 11kW IP65 50M
